LS-MD-040

Rango 0.040″
Resolución 3×10-5″
Longitudes de cable estándares 12”, 24”, 36”, 48”
Temp. máx. (sensor) Estándar 250°F/121.1°C
Alta temp. 425°F/218.3°C
Temp. máx (Caja) 140°F/60°C
Elemento detector Galga extensiométrica
SKU: Y6UJ9A0004VC Categoría:

Sensor de Deformación de Moldes

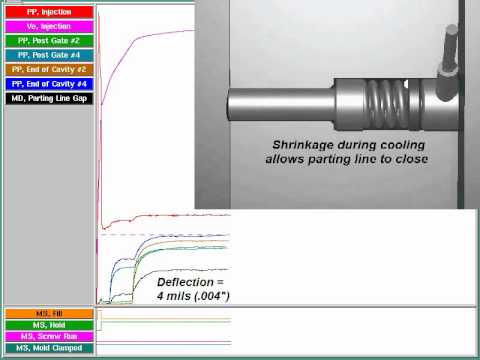

El Sensor de Deformación del moldes mide cuánto se abre la línea de separación del molde en cada ciclo. El sensor de estilo indirecto se monta en la placa de sujeción con una pin de eyección de 5/16” que sobresale 0.040” en el área de la línea de separación del molde (no en la cavidad). El pin transmite la fuerza a través de un resorte a un sensor de fuerza Lynx™ calibrado para medir la deformación. Cuando se sujeta el molde, ejerce presión sobre el pin hasta que queda al ras con la línea de separación y se aplica toda la fuerza al sensor; esto se registra como “cero deformación”. A medida que el molde “se agrieta”, la fuerza disminuye. Por cada reducción incremental en fuerza, el sensor reporta un aumento en la deformación. Los sensores se calibran para suponer una deformación máxima de 0.040” (1.016 mm).
